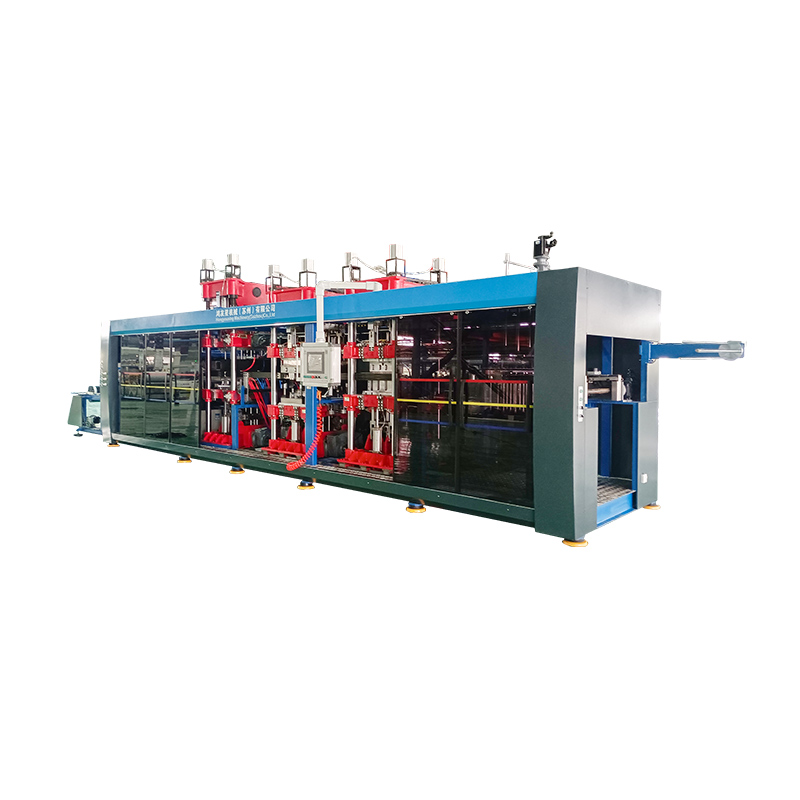

HYX 7185-4 Meaisín teirmeaformála 4 stáisiúin uathoibríocha 4 stáisiúin

ROIMHE SEO：HYX-7161 Brú Brú Dearfach agus Diúltach go hiomlán Uathoibríoch Meaisín Teirmeach Teirmeach
AR AGHAIDH：Meaisín teirmeaformála uathoibríoch ardluais + Meaisín bearrtha cothrománach

Cur síos
Físeán

Sonraíocht

Príomhghnéithe:

Rialú PLC a ghlacadh, tá an córas iomlán go hiomlán uathoibríoch, paraiméadair dhigiteach

taispeáint, oibriú éasca

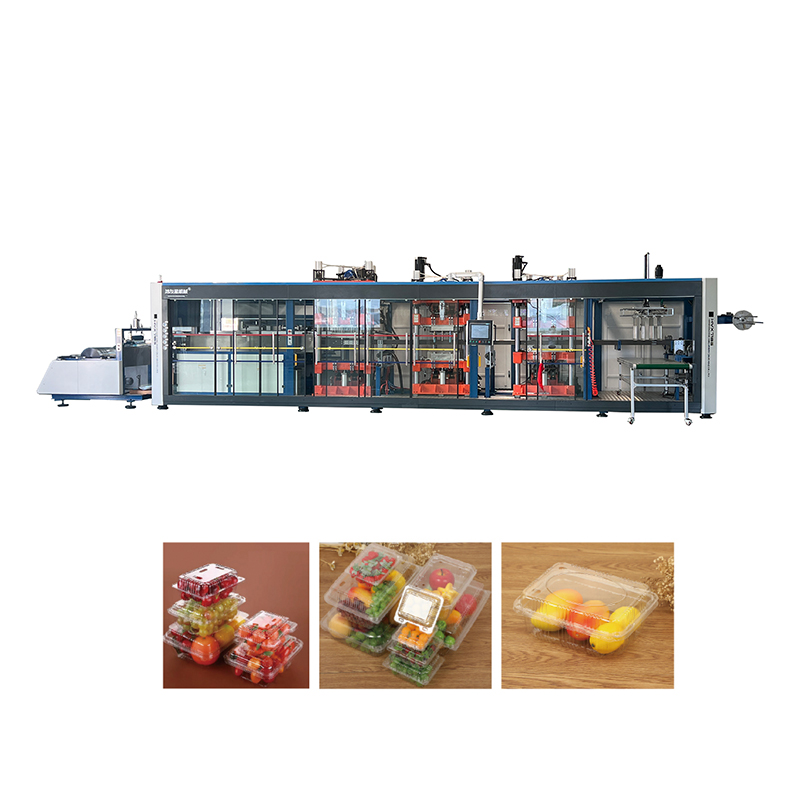

Is féidir leis an meaisín seo tráidirí plaisteacha a tháirgeadh le bileoga de réir an dáta thíos x x

a bheith in ann cineálacha éagsúla bileoga plaistigh a úsáid

Struchtúr hiodrálach 4-cholún, torann níos cobhsaí, íseal

Sreanga teasa allmhairithe téitheoir ceirmeach, rialú cruinn teochta, saol fada

Cuirimid seirbhís saincheaptha ar fáil duit, is féidir an meaisín a dhearadh agus

monaraithe mar do riachtanas.

Córas Iompraíochta Mótair Ard -Servo, fad síneadh

Paraiméadair theicniúla:

		HYX-7185-4	HYX-520
1	Ábhar oiriúnach	PP, PS, PET, PVC, PLA, etc.
2	Leithead ábhair	450-740mm
3	Tiús an ábhair	0.15-2mm
4	Max. Limistéar cruthaithe	710 × 850mm	710 × 520mm
5	Min. Limistéar cruthaithe	420 × 300mm
6	Max. Limistéar gearrtha	690 × 830mm	690 × 500mm
7	Stróc stáisiúin a fhoirmiú agus a ghearradh	0-160mm	0-130mm
8	Doimhneacht fhoirmithe dearfach	120mm
9	Doimhneacht fhoirmithe dhiúltach	110mm
10	Stróc meicníochta cruachta	≤500mm
11	Fórsa uasta an mhúnlaithe Lonnaigh	80T (le húsáid leis an gcóras téimh bháis)	60T (le húsáid leis an gcóras téimh bháis)
12	Fórsa Uasmhéid an Phreasa Gearrtha	38 tonna	35 tonna
13	Cumhacht rátáilte foirnéise téimh	Oighinn Uachtarach 65kW, Oighinn Íochtarach 65KW	Oighinn Uachtarach 45kW, Oighinn Íochtarach 45KW
14	Modh téimh	Uachtarach agus íochtarach, 3 chuid téamh
15	Ídiú fuinnimh iarbhír	Thart ar 40 ~ 60kw/h thart ar 30 ~ 50kw/h
16	Soláthar cumhachta	AC 380V/50Hz (3 N PE)
17	Max. Luas an táirgthe	20-30 timthriall/nóiméad
18	Max. Trastomhas/meáchan rolla	Φ800mm/500kg	Φ700mm/300kg
19	Meáchan meaisín	12,000kg	9,000kg
20	Toise (lwh)	11m × 2.3m × 2.5m	9m × 2.3m × 2.5m
	Modh fuaraithe	Déantar an múnla a fhuarú trí uisce a scaipeadh
	Iarratas aeir	Soláthar aeir ≥3.5m3/min, brú aeir 0.6 ~ 0.8MPA.
Príomh -Liosta Cumraíochta
.	Príomh -chomhpháirt leictreonach	Brandaí
1	Córas rialaithe	Delta Taiwan
2	Modúl PLC	Delta Taiwan
3	Scáileán tadhaill	Scáileán tadhaill deilte 12 orlach HD	Scáileán tadhaill deilte 10 orlach HD
4	Córas rialaithe teochta	Delta (Rialú Teochta Chliste)
5	Sealaíocht idirmheánach	Schneider
6	AC Concraytor	Schneider
7	Las -aer	Delixi
8	Mótar servo stáisiúin a fhoirmiú	Delta (Uachtarach: 5.5kW, Íochtarach: 5.5kW)	Delta (Uachtarach: 3kW, Íochtarach: 3kw)
9	Mótar servo stáisiúin gearrtha	Delta (Uachtarach: 7.5kW, Íochtarach: 5.5kW)	Delta (Uachtarach: 4.5kW, Íochtarach: 3kW)
10	Mótar Servo Stáisiún Punching	Delta (Uachtarach: 7.5kW, Íochtarach: 7.5kW)	Delta (Uachtarach: 4.5kW, Íochtarach: 4.5kW)
11	Bileog ag seachadadh mótar servo	Delta 5.5kw	Delta 3kw
12	Cruachadh Mótair Servo	Delta 2kw le coscán
13	Comh -aireacht rialaithe	Shanghai tong ke
14	Lasc fhótaileictreach	An Chóiré Fotek
15	Imbhalla solais sábháilteachta	Shanghai Pu Bang
16	Soláthar cumhachta a athrú	Delta Taiwan
17	Brícéir teasa	Comhfhiontar sreang téimh allmhairithe, le cadás inslithe teirmeach taobh istigh, radaitheoir ceirmeach 600W fadtréimhseach
18	Caidéal folúis	Elmo Rietschle V-VC100
19	Comhla dearfach	An tSeapáin SMC Freagra Ultra-Luas Comhla mór-sreafa, le trastomhas de 1.5 orlach.
20	Córas fuaraithe	Comhbhrúiteoir Daikin an tSeapáin 6p
21	Bearna	NSK na Seapáine
22	Treoracha líneacha	Taiwan hiwin
23	Comhla teanndáileog hiodrálach	CKD na Seapáine CKD
24	Sorcóir aeir	Taiwan Airtac
25	Comhla leictreamaighnéadach	An tSeapáin CKD/SMC Taiwan Mindman/Shako
26	Luach i bhfolús	Mindman Taiwan
27	Rian slabhrúil	Cóimhiotal Alúmanaim Grád Eitlíochta
28	F.R.L	An tSeapáin CKD nó SMC
29	Córas beathaithe	Gléas beathú meicniúil uathoibríoch dúbailte-bar chun déine saothair na n-oibrithe, 500kg a laghdú.
30	Miotal leatháin choirp	Cóireáil péinte
31	Slabhra sraith dúbailte	KMC na Téaváine (Laghdaíonn cóireáil a ghéarú monarchan go dtarlaíonn púdar plaisteach.)

Ii. Cur síos Teicniúil Gléas

F. Is éard atá sa trealamh foirmithe an príomh -fhráma struchtúir, an córas brú dearfach agus diúltach, córas rialaithe teochta, córas folúis,
Córas Teasa, Córas Rialaithe Aeir, Córas Rialaithe Leictreach agus PLC, Córas Punching, Cruachadh Dianscaoilte Táirgí agus Córas Uathoibríoch Athsheachadta agus
Comhpháirteanna struchtúracha eile.

B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by , and all the parts involved are fully in line with: high-quality material selection, blank production method, machining, heat treatment, parts assembly, machine operation, machine
Cothabháil agus bunús próisis eile chun a chinntiú go bhfuil neart agus déine agus déine ag baint leis an bhfeiste sochorraithe a tharchuireann agus a chlaochlú. Déileáiltear le gach dromchlaí miotail le cóireáil frith-meirge agus déantar an ciseal bun a spraeáil le péint frith-rust; Úsáidtear codanna ginearálta agus caighdeánacha sa struchtúr chun cothabháil agus athsholáthar níos déanaí a éascú.

Ⅲ. Córais Rialaithe Leictreachais agus PLC/Áiseanna Sábháilteachta

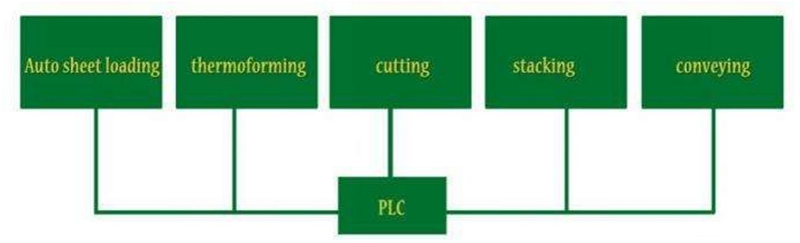

Tá an córas rialaithe leictreach á rialú ag modúl PLC-chomhtháite. Úsáidtear an taispeáint tadhaill thionsclaíoch mar an HMI (comhéadan meaisín daonna) agus an
Úsáidtear comhéadan na Síne. Tá cnaipí ag an meaisín le hoibriú agus le suíomh agus le modhnú na bparaiméadar próisis go léir, rud a fhágann go bhfuil an trealamh éasca a oibriú agus a chothabháil.

Tá modh oibre an mheaisín iomláin roinnte ina lámhleabhar/uathoibríoch, oibrítear gach feidhm suímh ar an taispeáint tadhaill; Tar éis don oibreoir na hábhair a chur, brúigh an trealamh tosaithe uathoibríoch chun an próiseas iomlán próisis mhúnlaithe a chomhlánú go dtí go gcríochnófar an phróiseáil agus an táirgeadh ábhair sa silo; Úsáidtear an lámhleabhar den chuid is mó le haghaidh athrú múnla nó rialú samplach.

Tá bearta ilchosanta ag an gcóras, agus cuirtear cosaint rialaithe lúb idirnasctha agus dúnta ar gach gníomh a d'fhéadfadh imbhualadh lena chéile.

Dearadh Séala Cosanta Doras Sábháilteachta, ag baint úsáide as oscailt búcla láimhe, glasáil láimhe, grádú sábháilteachta suiteáilte sa doras cosanta chun fachtóir sábháilteachta an trealaimh a fheabhsú agus chun sábháilteacht pearsanra agus maoine a chinntiú.

Tá ciorcaid chosanta sa chomh -aireacht dáileacháin, lena n -áirítear forshrutha, ró -voltas, fo -bholdáin, ciorcad gearr, agus cosaint ró -ualaigh. Tá an eilimint teasa cosanta ag fiús. Maidir le fadhbanna sábháilteachta a d'fhéadfadh dochar a dhéanamh don chóras nó don phíosa oibre, tá comharthaí rabhaidh nó ráitis ann. Forchoimeádtar spás 10% sa bhosca rialaithe le haghaidh athruithe amach anseo. Tá scagaire agus lucht leanúna fuaraithe cosanta ag an gcomh -aireacht leictreach.

Tá na cáblaí agus na sreanga neamh-inbhainte go léir taobh amuigh den bhosca soláthair cumhachta i bhfolach sa sliotán cábla le haghaidh oscailt agus deisiú éasca. Mura féidir é seo a dhéanamh, bain úsáid as píobán chun é a shocrú. $ $ $

Táirge a Chur Isteach:

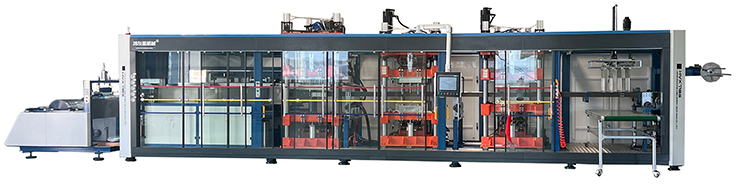

HYX-7185 Meaisín teirmeaformála ceithre-stáisiún brú dearfach agus diúltach go hiomlán uathoibríoch Is táirge é a tógadh go cúramach trí ardteicneolaíocht agus blianta de thaithí táirgthe a chomhcheangal. Tá an meaisín seo oiriúnach do PP, PS, PET, PVC, PLA agus ábhair eile, agus is féidir leis freastal go héasca ar riachtanais mhúnlaithe na dtionscal éagsúil.
Príomhghné:
Inoiriúnaitheacht ábhair leathana: Is féidir leis an meaisín ábhair éagsúla a láimhseáil le leithead 450-750mm agus tiús 0.15-2.5mm, ag freastal ar na riachtanais ábhair i gcásanna táirgthe éagsúla.
Limistéar Múnlaithe Mór: Sroicheann an t -uaslimistéar múnlaithe 710
Gearradh ardchruinnithe: Is é an t-uaslimistéar gearrtha ná 690 x 830mm, agus cinntíonn an fórsa gearrtha uasta de 80T (a úsáidtear leis an gcóras téimh mhúnla) imill réidh táirge agus cruinneas ard.
Teicneolaíocht um Fhoirmiú Brú Dearfach agus Diúltach: Glacann an meaisín teicneolaíocht fhoirmithe dearfach agus dhiúltach, le doimhneacht bhrú dearfach de 140mm agus doimhneacht bhrú dhiúltach de 150mm, ar féidir leis freastal ar riachtanais mhúnlaithe táirgí casta múnlaithe.
Meicníocht chruachta éifeachtach: Is féidir le stróc na meicníochta cruachta teacht ar ≤500mm, a éascaíonn cruachta agus láimhseáil táirgí agus a fheabhsaíonn éifeachtúlacht táirgthe.
Sábháil fuinnimh agus cosaint chomhshaoil: Ag baint úsáide as modhanna téimh trí chéim uachtair agus íochtaracha, níl sa ídiú fuinnimh iarbhír ach 40-60kW/h, a laghdaíonn costais táirgthe go mór.
Táirgeadh ardluais: Is féidir leis an uasluas táirgthe teacht ar 20-30 uair/nóiméad, ag feabhsú go mór éifeachtúlacht táirgthe.
Dearadh méid mór: Is é méid foriomlán an mheaisín ná 14m x 2.3m x 2.5m, agus sroicheann an meáchan 22T, ag cinntiú cobhsaíocht agus marthanacht an mheaisín.
Paraiméadair theicniúla:
Cumhacht Rátáilte: Is é 160kw an meaisín iomlán. Tá an foirnéis teasa roinnte i gcodanna uachtaracha agus íochtaracha, gach ceann de 72kW.
Soláthar Cumhachta: AC380V/50Hz (3 N PE).
Modh fuaraithe: Déantar an múnla a fhuarú trí uisce a scaipeadh chun cobhsaíocht an phróisis mhúnlaithe agus cáilíocht an táirge a chinntiú.
Riachtanais brú aeir: Soláthar aeir ≥3.5m³/min, brú aeir 0.6 ~ 0.8MPA chun gnáthoibriú an mheaisín a chinntiú.
Limistéir Iarratais:
HYX-7185 Brú go hiomlán uathoibríoch agus diúltach Úsáidtear meaisín teirmeaformála ceithre stáisiún go forleathan i bpacáistiú bia, i dtrealamh leighis, i dtáirgí leictreonacha, i gcodanna uathoibríoch agus i dtionscail eile. Is uirlis thábhachtach é do go leor cuideachtaí táirgeadh uathoibrithe agus éifeachtúil a bhaint amach. $ $ $
